一、什么是VRV？

VRV全稱Variable Refrigerant Volume。中文意為： 可變制冷劑流量。即一臺室外機配置多臺室內機，通過改變制冷劑流量能適應各房間負荷變化的直接膨脹式空氣調節系統。

原理是通過控制壓縮機的冷媒循環量以及進入室內機的冷媒流量，來滿足系統對冷熱需求的負荷與輸出。

這種系統結構 由日本大金公司開發創造，并且“ VRV”成為其相應產品的 注冊商標（同索尼Walkman），所以其他品牌無法再將自己的同類產品稱為VRV。目前業內將冷媒流量可變系統稱為“VRF”（Variable Refrigerant Flow）以此來區分。

當然，國內廠商也將自己同類商品定義了類似的名稱，例如： 美的叫MDV，格力叫GMV等等，其實都是一個意思。

二、應用優勢

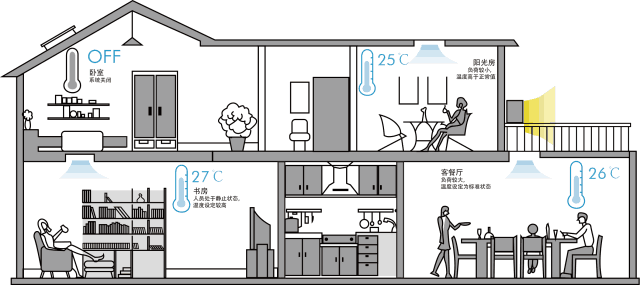

VRV的原理是根據不同室內機的工作情況與負荷需求，來決定對其輸送冷媒的流量大小，以此來控制不同室內機的輸出功率。而當整個系統的負荷需求下降時，則室外機對壓縮機的冷媒循環量進行控制，從而降低總輸出。

它根據人們通常的 使用習慣，充分的 利用了 壓縮機的輸出功率來 滿足不同房間的負荷 需求，能 將負荷低的內機冷量 輸送到負荷高的內機去，這樣通過 一臺外機就能 滿足多臺內機的使用需求， 提高使用效率的同時也 降低了能源的消耗。

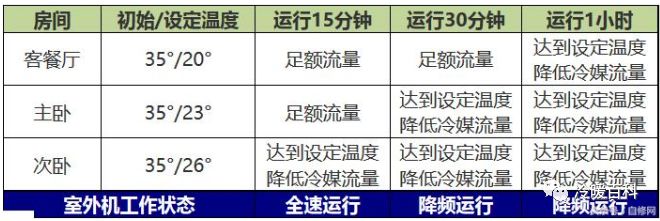

舉個簡單的例子（制冷運轉）：

上面表格，只是簡單的表述了VRV系統的控制變化。其邏輯電路的判斷、控制，實際是需要經過復雜的參數收集與計算后來實時調節，才能讓室內機達到近似于恒溫舒適的狀態。

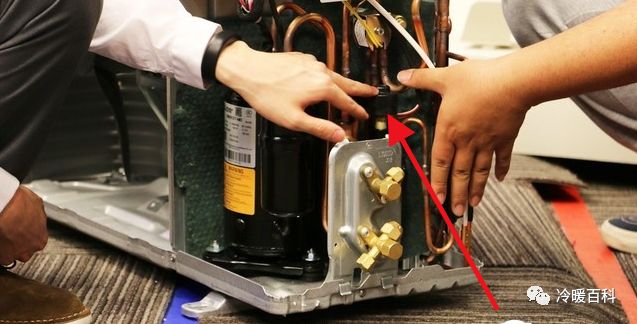

VRV系統中，有兩個部件是 必不可少的。 1：變頻壓縮機。2：電子膨脹閥。

我們知道了變頻技術用于對電動機的輸出進行控制，也就不難理解，外機是如何控制冷媒循環量的了。換句話說， VRV系統是 建立在變頻空調的基礎之上的，沒有變頻做基礎，則VRV不可實現。

電子膨脹閥這個東西，首先屬于空調 四大部件之一的節流部件。冷媒也是在經過節流部件后 從高溫高壓變?yōu)榈蜏氐蛪海?nbsp;它是空調系統冷熱轉換的關鍵點。

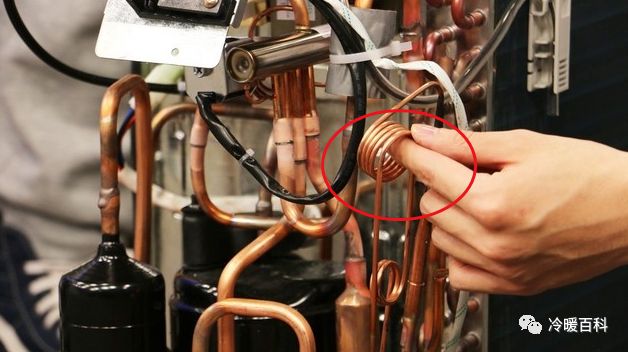

傳統家用空調的節流部件叫做 “毛細管”，它的截面積大小與空調的匹數對應，且不可變。即使是家用變頻空調，由于室內外機一對一的關系，冷媒量的變化只需要調節壓縮機的輸出即可。

但是，在VRV系統里，壓縮機只能對整個系統所需的冷媒流量進行調節，而單個內機的冷媒流量調節就需要電子膨脹閥了。

內機通過檢測室內溫度來計算目前所需的冷媒流量，再將信號傳輸給電子膨脹閥，讓其調節相應的節流面積，以此來調節內機實際輸出的冷量（制熱循環是相反的）。

由于膨脹閥的開度是可調的，同樣大小的內機其實可調出的最大匹數是一樣的。只是它們的內機電腦板的默認參數不同。所以，中央空調內機匹數差異所帶來的價格差異是微乎其微的。

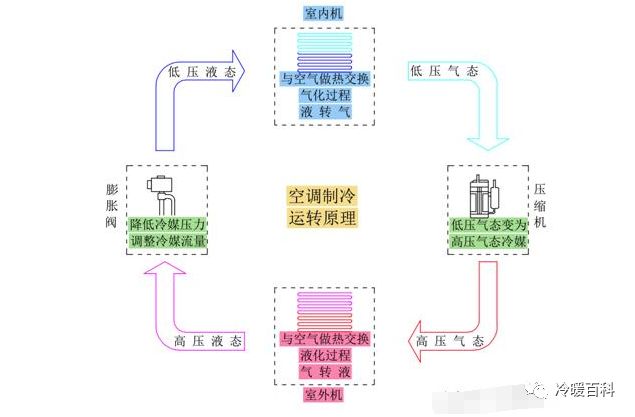

看一下最初這幅空調制冷原理圖：

當冷媒經過膨脹閥之前是屬于高溫高壓狀態，而經過后屬于低溫低壓狀態。這個是VRV系統中非常重要的概念，也是制冷原理的基本，請務必要記住以下兩點：

• 高壓冷媒可以被運送到更遠的距離，而低壓冷媒運輸距離長就有衰竭。
• 經過膨脹閥后，冷媒就真正變冷了，要盡可能減少其溫度損失。

三、多聯機分類

國內主要使用的是變頻多聯機和數碼渦旋多聯機。一般采用雙壓縮機，一臺定頻，一臺變頻，在部分室內機開啟的情況下，能效比較滿負荷時高。在部分負荷時，室外機可以在室內外機的容量配比系數135%以內運行（注：多數廠家不允許超配130%）。

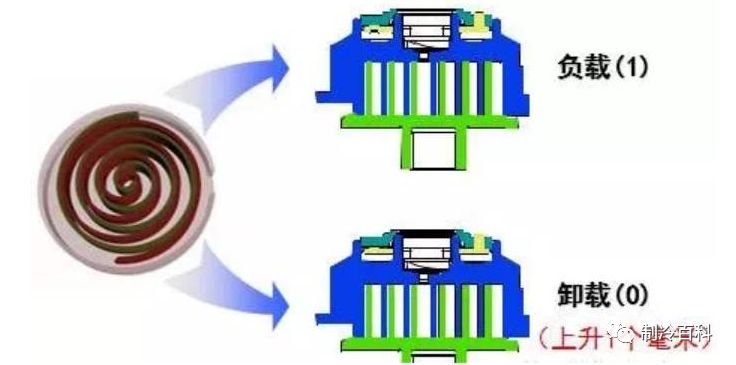

數碼渦旋多聯機，普及性不如智能變頻多聯機系統。一般采用雙壓縮機，一臺數碼渦旋壓縮機，一臺普通定頻壓縮機。數碼渦旋壓縮機在電磁閥控制電源的作用下，調節開啟-關閉時間的比例，實現能量調節。

數碼渦旋壓縮機是定速壓縮機，在系統啟動后一直處于運行狀態，因此在部分室內機開啟的情況下，能效比較滿負荷時低。室內外機配比一般不允許超配。

四、VRV多聯機設計流程

多聯機系統設計流程：

（1）設計條件和冷負荷計算。

（2）室內機制冷容量選擇。

（3）系統組成和室外機制冷容量選擇。

（4）室外機實際制冷容量計算。

（5）室內機最終實際制冷容量計算。

制熱能力校核：

（1）設計條件和熱負荷計算。

（2）室外機實際制熱容量計算。

（3）室內機最終實際制熱容量計算。

（4）校核是否需要加輔助電加熱，電加熱量計算。
